前提条件

• 已新增实时监控页面。
• 已获取服务运维岗位权限或运维管理员权限，权限申请操作请参见申请权限。

为实时监控页面添加图表

1. 进入实时监控页面。
   1. 进入appstage运维中心。
   2. 在顶部导航栏选择服务。
   3. 单击，选择“运维 > 监控服务（serviceinsight）”。
   4. 选择左侧导航栏的“监控 > 实时监控”。

2. 进入已新增的实时监控页面。
   1. 在指标地图中选择服务或其他已使用的baas服务。
   2. 单击已新增的实时监控页面。
3. 添加图表。
   1. 单击“新增图表”，或“操作 > 新增图表”，进入“添加图表”页面。
   2. 设置数据源。

      依次选择服务（指标地图选择自有服务时需要选择）、标签、指标、数据类型，单击“确定”。

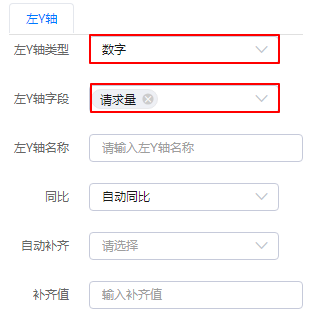

   3. 在页面右侧“数据配置”页签输入图表标题，选择图表类型“折线图”，然后需要配置左y轴类型、左y轴字段，如图1所示，其他参数根据需要进行设置。
      图1 配置折线图参数

   4. （可选）在页面左侧的“过滤器”，单击“添加”，可以使用过滤器对数据进行过滤，如图2所示。
      图2 过滤器

   5. （可选）仅折线图支持：单击页面左侧的“数据系列”，可以指定图表展示的数据列或者动态展示topn的数据列。
   6. 在编辑过程中可以单击“预览”，查看图表效果，配置完成后单击“保存”。
