中断

设置中断（break）节点后，流运行到该节点时会立即终止循环，不再执行循环内的后续操作。如下图所示，当条件满足触发中断节点后，将直接跳出整个循环（而非本次循环），后续循环迭代也会被终止。

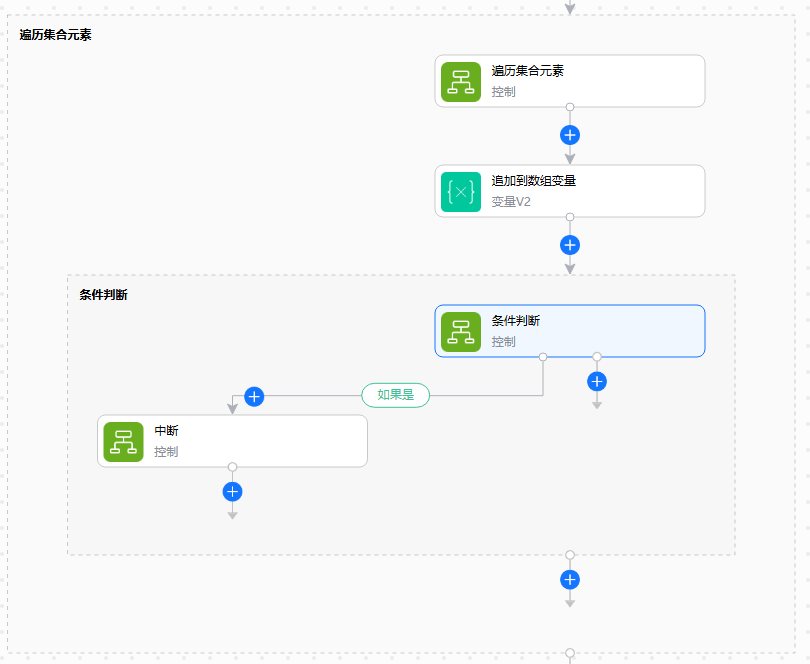

图1 中断

• 参数配置

  该执行动作无参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

条件判断

流运行到条件判断节点后，会根据设定的条件判断执行哪条分支。

• 参数配置
  1. 选择“条件判断”执行动作后，画布上会展示两条分支，如图2所示。
     图2 条件判断

  2. 在右侧参数配置区域，配置判断条件，参数说明如图3所示。

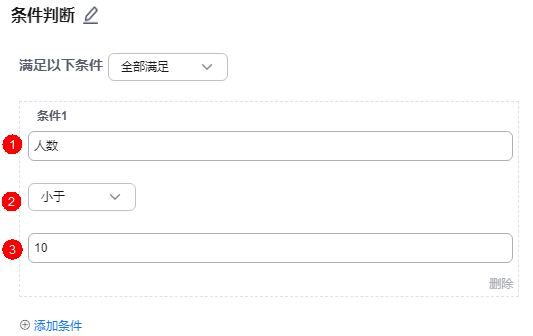

     图3 条件判断参数配置图


     表1 条件判断参数说明

     参数	是否必填项	说明
     满足以下条件	是	在下拉框中选择“全部满足”或“任意一项满足”。 全部满足：当满足所有条件时，执行“如果是”分支。 任意一项满足：当满足任意一项条件时，执行“如果是”分支。
     条件	是	①：输入需要判断的对象，例如，人数。 ②：选择包含、不包含、等于、不等于、大于、大于等于、小于、小于或等于、为空，例如，小于。 ③：输入需要匹配的值，例如，10。 单击“添加条件”可以添加多项条件。

  3. 在画布中，在条件判断节点下两条分支上分别单击“ > 添加执行动作”，分别添加条件“如果是”、条件“如果不是”两个执行动作。
• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

继续

设置了继续（continue）节点后，流运行到该节点时，会跳过当前循环的后续操作，直接进入下一次循环（而非跳出整个循环）。

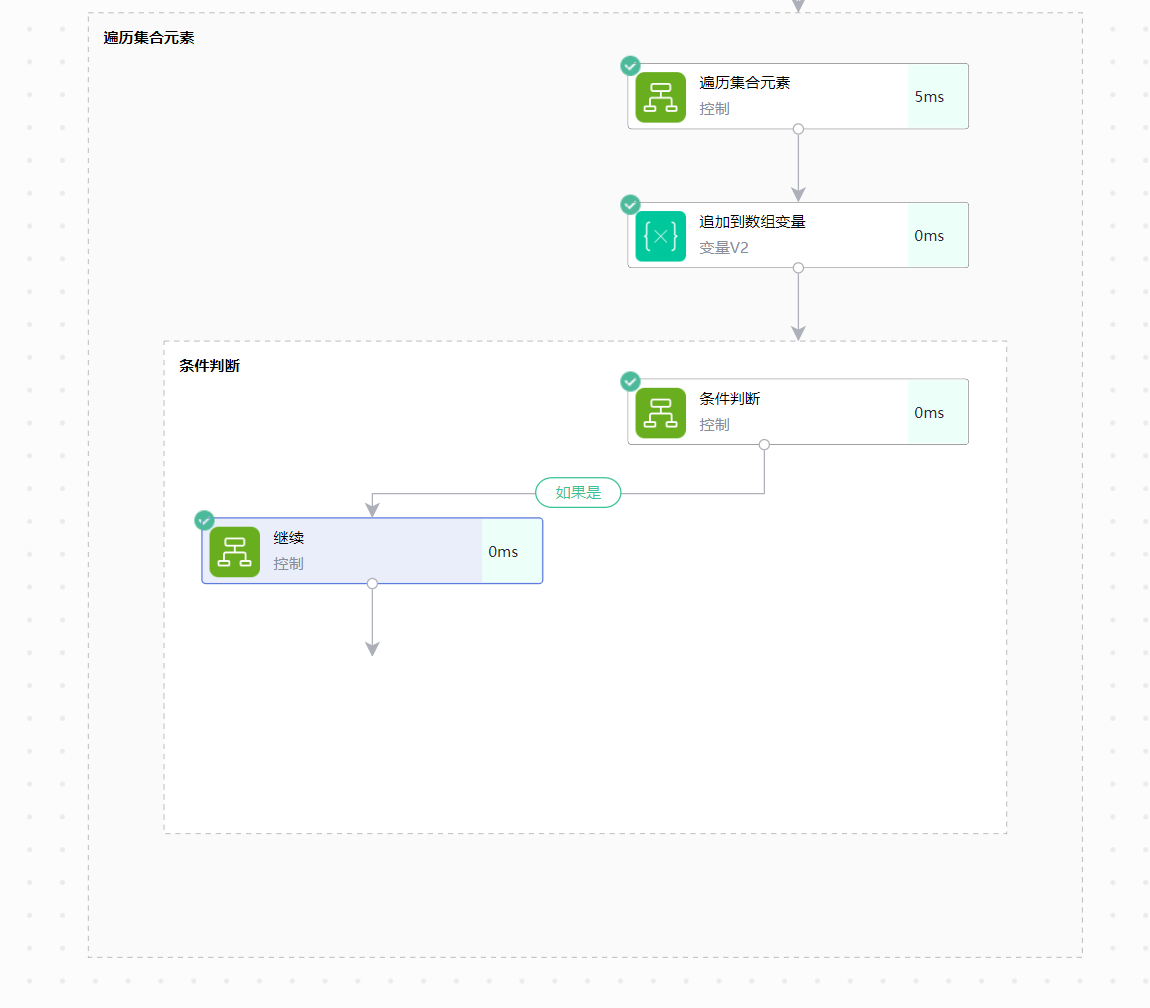

图4 继续

• 参数配置

  该执行动作无参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

遍历集合元素

遍历集合元素（foreach）通常用于对数组、列表等数据结构中的每一个元素执行相同的操作或流程。

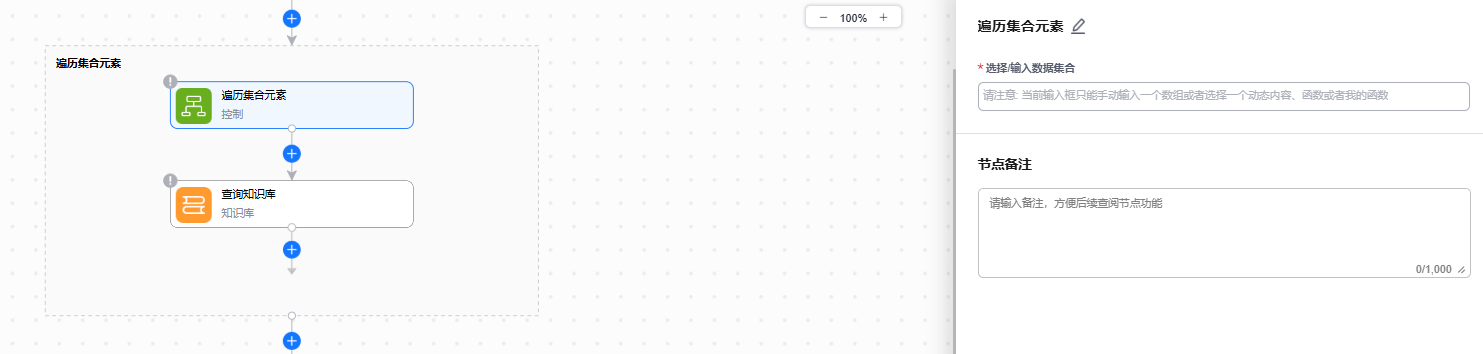

图5 遍历集合元素

• 参数配置

  选择“遍历集合元素”执行动作，在右侧参数配置区域配置参数。

  选择/输入数据集合：在输入框内手动输入一个数组或选择一个动态内容、函数或者我的函数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

分支

用户选择分支后，单击“添加分支”，添加业务场景所需要的各个分支，同时画布上会展示各个分支的信息，最多可以配置五个分支，分支里面可以再添加其他分支。流开始运行时，会先运行分支里面的各个执行动作，之后运行分支以外的执行动作。

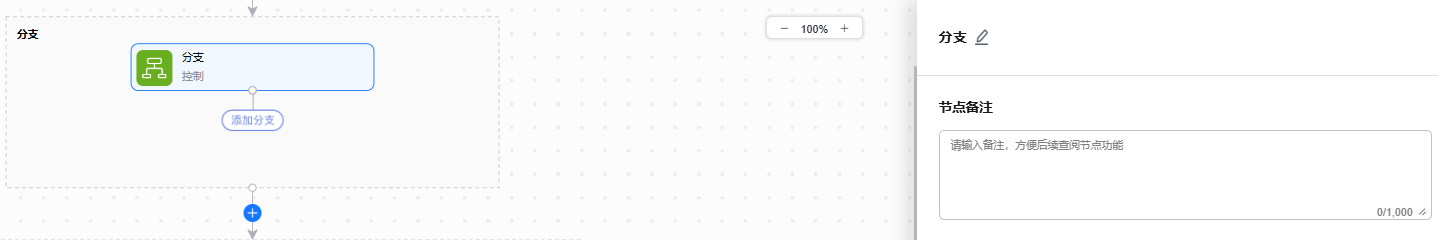

图6 分支

节点备注：输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

数据分片

数据分片执行动作可以将数组类型的变量按指定策略进行分组。例如，输入参数为[1,2,3,4]，按固定数量策略进行分组，期望分片数量为2，那么最终结果为[[1,2],[3,4]]。如果不能整分，则每小组数量为入参数组长度与期望分片数量相除，结果向上取整，例如，输入参数为[1,2,3,4,5]，按固定数量策略进行分组，期望分片数量为2，那么最终结果为[[1,2,3],[4,5]]。

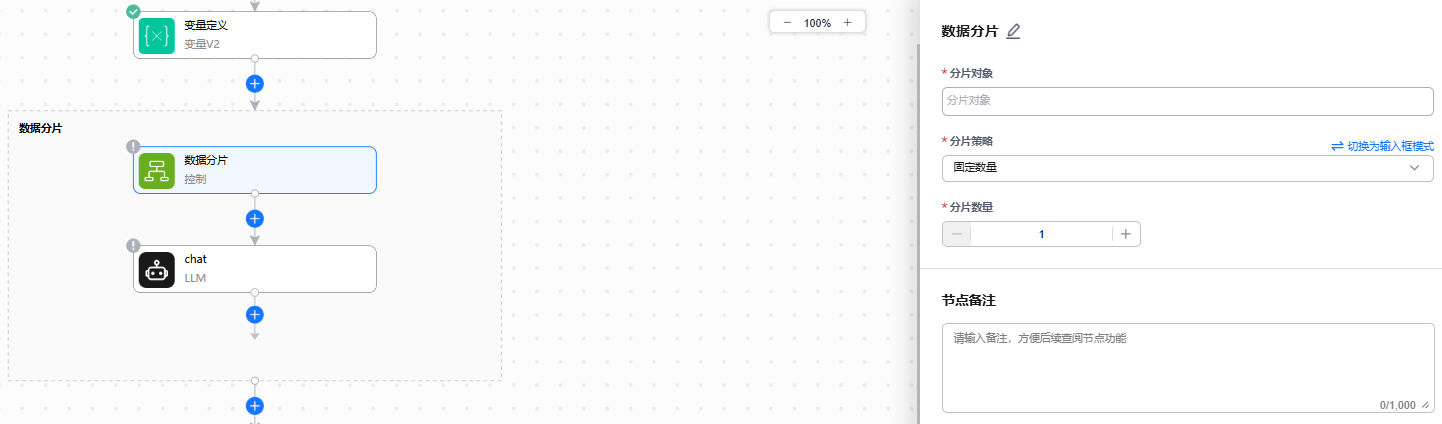

图7 数据分片

• 参数配置

  数据分片执行动作的参数如表2所示。

  表2 数据分片参数说明

  参数	是否必填项	说明
  分片对象	是	数组类型的自定义变量或之前节点的出参。
  分片策略	是	设置分片策略，目前策略仅有“固定数量”一种。
  分片数量	是	获得数组数量的期望值。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

多分支条件

选择多分支条件后，侧边栏会展示该动作包含的参数，画布上会展示一个多分支条件的白色框，单击“添加分支”，添加业务场景所需要的各个分支条件，同时画布上会展示各个分支条件的信息，分支条件里面可以再添加其他分支。

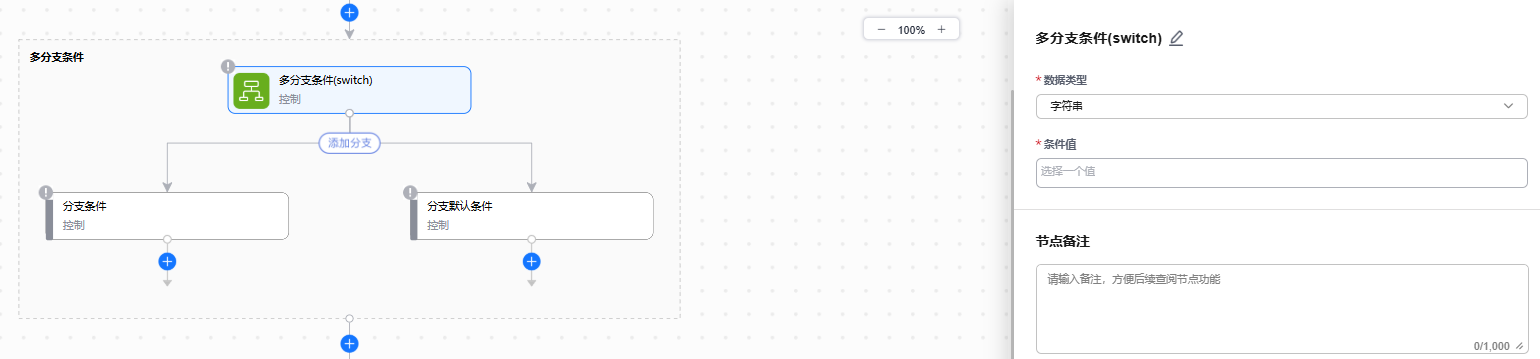

图8 多分支条件

如果想对多分支条件的当前项进行数据处理，可在多分支条件中进行业务编排。流开始运行时，会先运行多分支条件里面的各个执行动作，之后运行分支以外的执行动作。如果多分支条件运行没有结果，系统默认会按照分支默认条件去执行。

• 参数配置

  多分支条件执行动作的参数说明如表3所示。

  表3 多分支条件参数说明

  参数	是否必填项	说明
  数据类型	是	支持字符串、整数。
  条件值	是	多分支条件需要满足的条件。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

终止

用户选择该动作后，会弹出侧边栏参数供用户进行填写，包括状态（成功/失败）消息。

当流运行到该步骤时，流程运行终止，如果有后续步骤不会再继续执行。

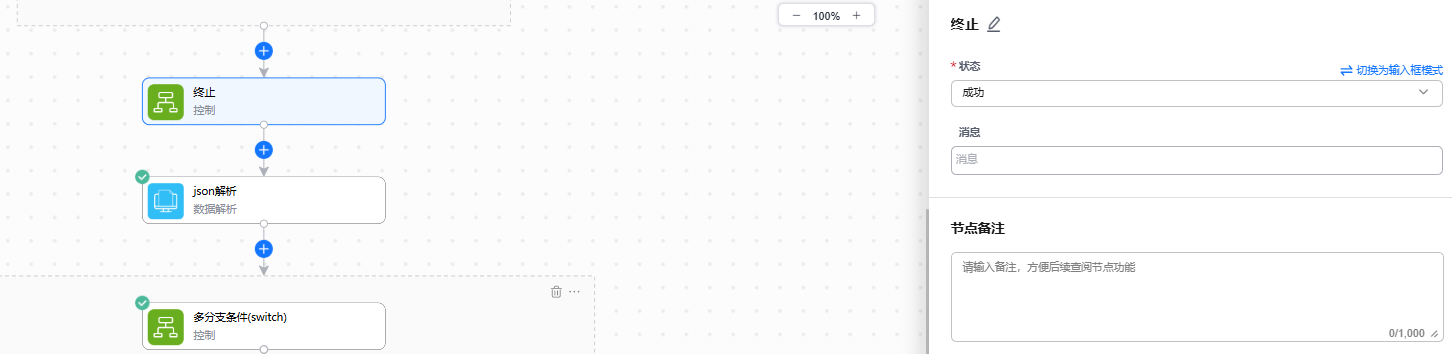

图9 终止

• 参数配置

  终止执行动作的参数说明如表4所示。

  表4 终止参数说明

  参数	是否必填项	说明
  状态	是	选择运行状态，成功或者失败。
  消息	否	运行到该步骤时，发送信息。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

流程块

流程块（flow block）用来监控上个节点的状态，并进入到流程块中执行流程块里面的逻辑。

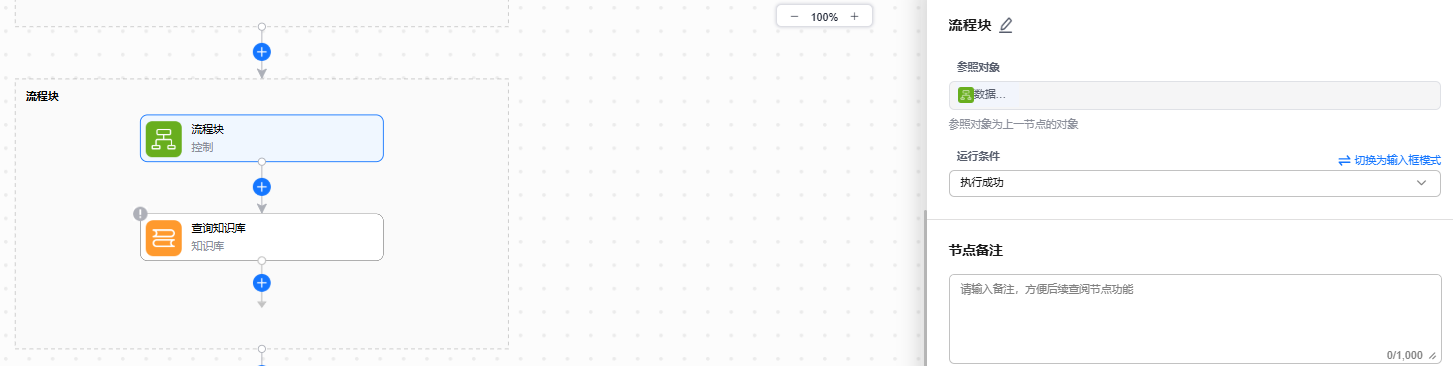

图10 流程块

• 参数配置

  表5 流程块参数说明

  参数	是否必填项	说明
  参照对象	是	默认上个节点。
  运行条件	是	执行成功或执行失败。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

循环

当满足条件时，重复执行循环块内的逻辑，直到不满足条件或者超出最大循环次数，或者超出超时时间。

• 参数配置

  循环执行动作的参数说明如表6所示。

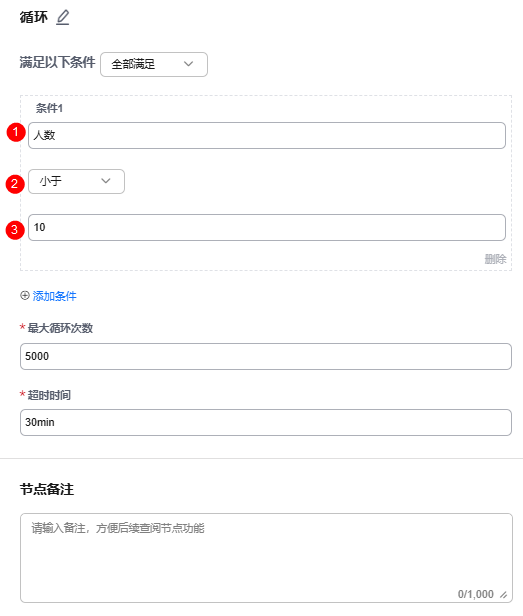

  图11 循环参数配置


  表6 循环输入参数说明

  参数	说明
  满足以下条件	在下拉框中选择“全部满足”或“任意一项满足”。 全部满足：当满足所有条件时，执行循环块内的逻辑。 任意一项满足：当满足任意一项条件时，循环块内的逻辑。
  条件1	①：输入需要判断的对象，例如，人数。 ②：选择包含、不包含、等于、不等于、大于、大于等于、小于、小于或等于、为空，例如，小于。 ③：输入需要匹配的值，例如，10。 单击“添加条件”可以添加多项条件。
  最大循环次数	默认值循环5000。
  超时时间	默认值30min。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。

异常监控和处理

用户选择异常监控和处理后，画布上会展示两条分支，左侧为try，右侧为catch。当左侧try分支出现错误时，会进入右侧catch分支，执行右侧的逻辑，如果左侧try逻辑无错误，则继续向下执行。

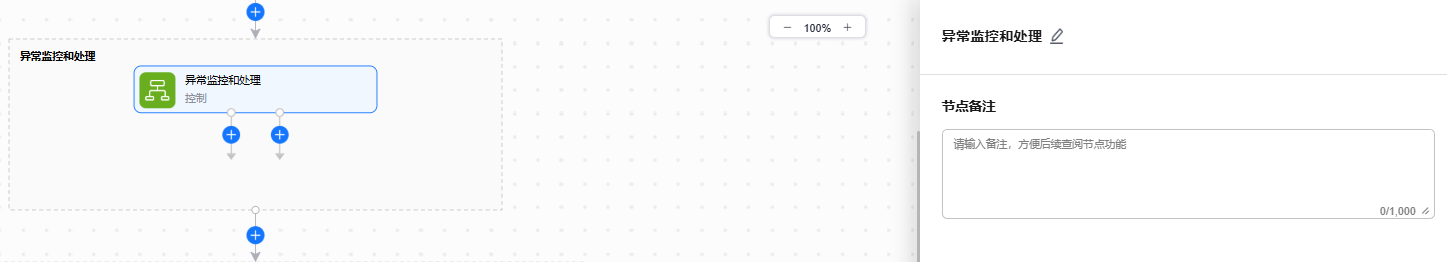

图12 异常监控和处理

节点备注：输入节点备注信息，方便后续查阅节点功能。节点备注最大长度限制为1000个字符。
