前提条件

• 已开通codearts服务。
• 已创建版本。
• appstage租户需要在华为云上已购买obs桶（用于存放流水线编译构建的产物），具体操作方法请参见创建桶。

创建流水线

1. 在开发中心j9九游会登录首页下方的“我的团队”区域，选择需要操作的团队卡片，进入该团队空间。

   如果该团队关联多个服务，可在左侧团队名称右侧单击切换团队关联的其他服务。也可在左侧团队名称右侧单击切换其他团队。

2. 在左侧导航栏选择“流水线管理”。

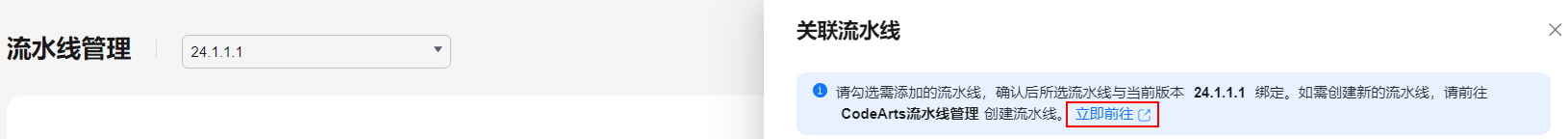

3. 在“流水线管理”页面，选择服务版本（即创建版本中创建好的版本），单击“关联流水线”，在“关联流水线”面板，根据界面提示单击“立即前往”新建流水线，如图1所示。
   图1 新建流水线

4. 单击“新建流水线”，进入“新建流水线 > 基本信息”页面，当前服务即为所属项目，填写流水线名称（以“adadss_pipeline”为例），选择流水线源“repo”，并配置相关参数，流水线源及相关参数说明如表1所示。

   表1 新建流水线参数说明

   流水线源	参数项	说明
   repo 提供企业代码托管的全方位服务，为软件开发者提供基于git的在线代码托管服务。	代码仓	必填项，选择可用的源码仓库（以创建好的“adadss”代码仓为例）。
   	默认分支	必填项，手工或定时执行流水线时默认使用的分支，默认master。
   	codearts repo https授权	非必填项，配置授权扩展点以提升代码库操作权限，主要用于微服务变更流水线和部分仓库操作插件。
   	别名	非必填项，输入别名，则会生成该仓库对应的相关系统参数（可在参数设置页面查看），否则不会生成。 用户选择repo流水线源时，如果设置了仓库别名，则会在系统预定义参数页面生成该仓库对应的系统参数，否则不生成。

5. 配置基本信息完成后，单击“下一步”。

   进入“新建流水线 > 选择模板”页面，选择“空模板”，即不使用模板，直接新建。

6. 单击“确定”，默认进入流水线的“任务编排”页签。

   在流水线“任务编排”页面，执行后续的配置流水线任务。

配置流水线（添加代码检查任务）

1. 在流水线的“任务编排”页面，单击或者。
2. 单击，在“编辑阶段”页面，修改“阶段名称”为“代码检查”，并将“总是运行”设置为“否”（选择“是”，表示流水线执行时，该阶段下的任务默认选中必须执行且不可取消；选择“否”，表示流水线执行时，该阶段下的任务默认选中但可以取消。），然后单击“确定”。
3. 在流水线的“代码检查”阶段，单击“新建任务”。
4. 在“新建任务”页面的右侧区域，选择“代码检查”页签，搜索“codeartscheck代码检查”并将鼠标移至该插件卡片，单击“添加”，将此插件添加到任务中。
5. 在“codeartscheck代码检查”页面右侧区域“请选择需要调用的任务”处单击“点击创建”。
6. 在“新建任务”页面，参照表2配置参数信息（此处以创建repo源码源检查任务为例）。

   表2 参数说明

   参数项	描述
   所属项目	任务所属项目。默认填写，无需设置。
   新建方式	支持直接新建、基于自定义模板新建。
   代码源	选择repo，从代码托管拉取代码进行检查。
   任务名称	代码检查任务名称，可自定义。
   代码仓	选择需要检查的代码仓库。
   默认分支	填写需要检查的仓库分支名称。
   检查语言	选择需要检查的代码语言。

7. 单击“新建任务”，进入“代码检查详情”页面，单击“开始检查”，即可执行代码检查任务。执行完代码检查任务后，还可以根据需要查看检查结果。
8. 返回5的“任务配置”页面，在“请选择需要调度的任务”下拉列表中选择7配置完成的代码检查任务，“仓库”在选择调度的任务后，自动关联且不可修改，其他参数无需配置，保持默认即可。
9. 单击“确定”，添加代码检查任务完成。
10. 单击“任务编排”页面右上角“保存”，保存流水线的任务配置。

配置流水线（添加业务包构建任务）

1. 在流水线的“任务编排”页面，单击或者。
2. 单击，在“编辑阶段”页面，修改“阶段名称”为“构建阶段”，并将“总是运行”设置为“是”（选择“是”，表示流水线执行时，该阶段下的任务默认选中必须执行且不可取消；选择“否”，表示流水线执行时，该阶段下的任务默认选中但可以取消。），然后单击“确定”。
3. 在流水线的“构建阶段”，单击“新建任务”。
4. 在“新建任务”页面的右侧区域，选择“构建”页签，搜索“build构建”并将鼠标移至该插件卡片，单击“添加”，将此插件添加到任务中。
5. 在“build构建”页面右侧区域“请选择需要调用的任务”处单击“点击创建”，如图2所示。
   图2 build构建任务配置

6. 在“新建构建任务”页面的“基本信息”页面，自定义任务名称（以“adadss-build”为例），归属项目默认为当前服务，源码源选择“repo”，选择对应的代码仓库（以创建好的“adadss”仓库为例）以及分支“master”，单击“下一步”。
7. 在“构建模板”页面，选择“空白构建模板”模板，然后单击“确定”，进入“构建步骤”的“图形化”页签，该页面的“构建环境配置”和“代码下线配置”无需配置，保持默认配置即可。
8. 配置构建步骤“maven构建”。
   1. 返回“构建步骤”页签，单击“点击添加构建步骤”，在右侧“添加步骤”页面搜索“maven构建”，鼠标移至插件卡片并单击“添加”。
   2. 执行maven构建命令将业务代码打包，不同项目有所不同。

      参考示例：mvn-dassembly clean compile package -dmaven.test.skip=true -u -t4

      如果某些jar包依赖不到，可将仓库地址添加在setting配置的公有依赖仓库。

9. 配置镜像构建。
   1. 登录华为云容器镜像服务控制台，在左侧导航栏选择“我的镜像”，单击右上角“页面上传”，在“页面上传”对话框，创建组织（必须使用华为云账号），单击“选择镜像文件”，选择已经准备好的基础镜像tar包，单击“开始上传”，待任务进度显示“上传完成”，表示镜像文件上传成功。

      基础镜像tar包仅需上传一次，后续可直接从镜像文件列表中选取。

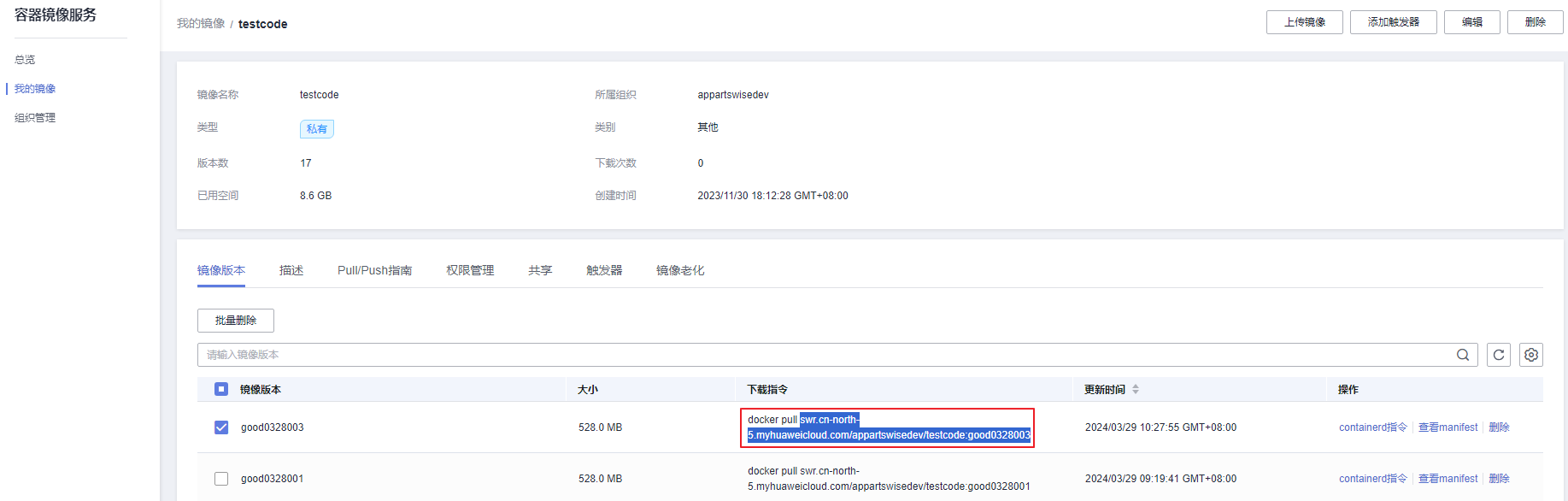

   2. 在镜像仓库找到9.a上传的基础镜像，参照图3复制镜像地址。
      图3 复制镜像地址

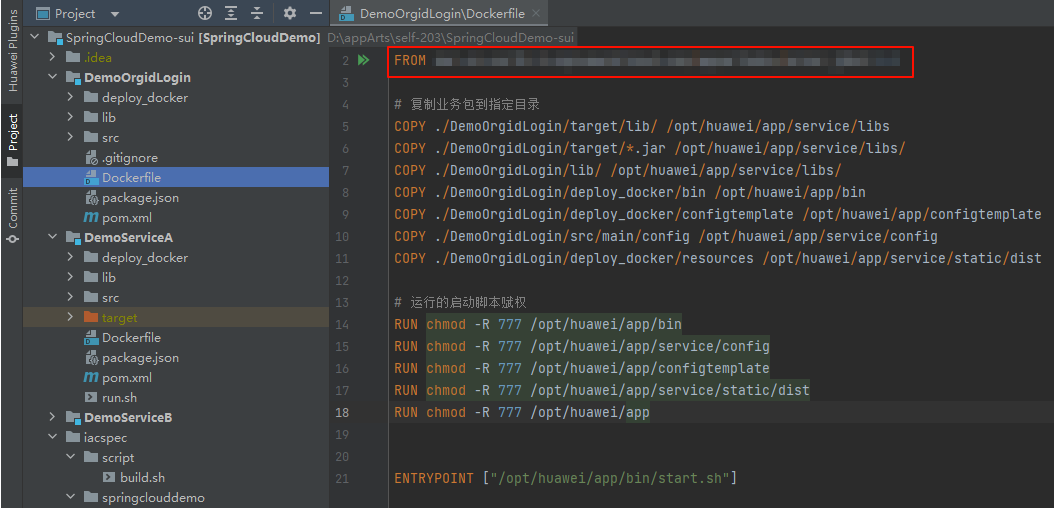

   3. 将9.b复制的镜像地址粘贴到dockerfile文件中第一行from命令后，如图4所示。
      图4 将镜像地址粘贴到dockerfile文件中

   4. 返回华为云容器镜像服务控制台镜像列表中单击镜像tar包名称，进入镜像详情页面，选择“pull/push指南”页签，单击“操作步骤”中的“生成登录指令”。

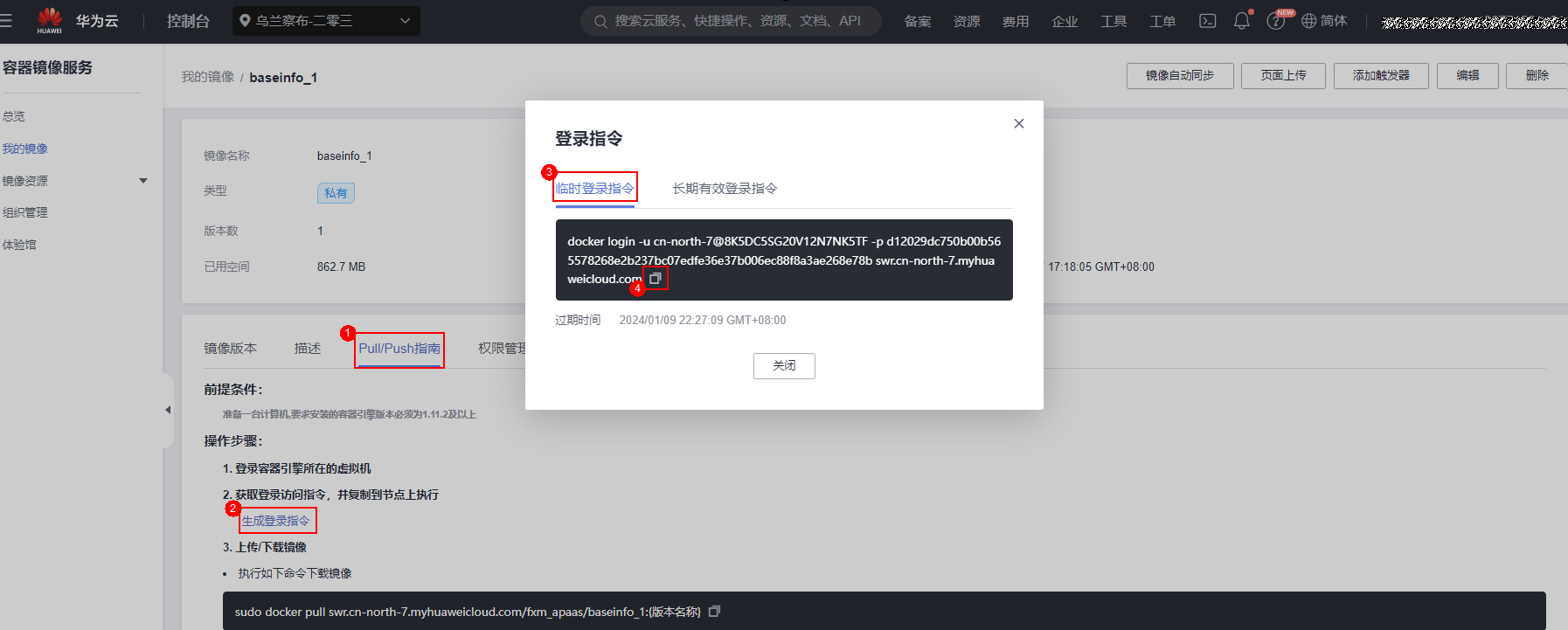

   5. 在“登录指令”对话框中的“临时登录指令”框的指令末尾处单击，复制临时登录指令，如图5所示。
      图5 复制临时登录指令

   6. 返回“构建步骤”页面，单击“添加步骤”，在右侧“添加步骤”页面搜索“执行docker命令”，鼠标移至该插件卡片并单击“添加”。
   7. 单击“执行docker命令”步骤，在右侧“命令”参数下单击“添加”添加docker命令，在“命令”下拉框中选择“login”，参数框中输入“-u cn-north-7@k5x8gvn5b4h4b8kb9sdo -p 1dd00acee886bd05886cded19f5af1cb1e96326e4354fc0f3f493f12a3586518 swr.cn-north-7.myhuaweicloud.com”，登录环境以便dockerfile文件中可正常获取基础镜像。
   8. 在“操作”列单击“ ”继续添加docker命令，“命令”下拉框中选择“build”，参数框中输入“-t helloworldservice:23.11.02.1 -f ./deploy_docker/dockerfile .”，指定代码仓中的dockerfile文件，构建镜像。

      工作目录一般为根目录。

   9. 在“操作”列单击“ ”继续添加docker命令，“命令”下拉框中选择“save”，参数框中输入“-o helloworldservice.23.11.02.1.tar helloworldservice:23.11.02.1”，将镜像包保存为tar包。至此，添加docker命令完成，如图6所示。

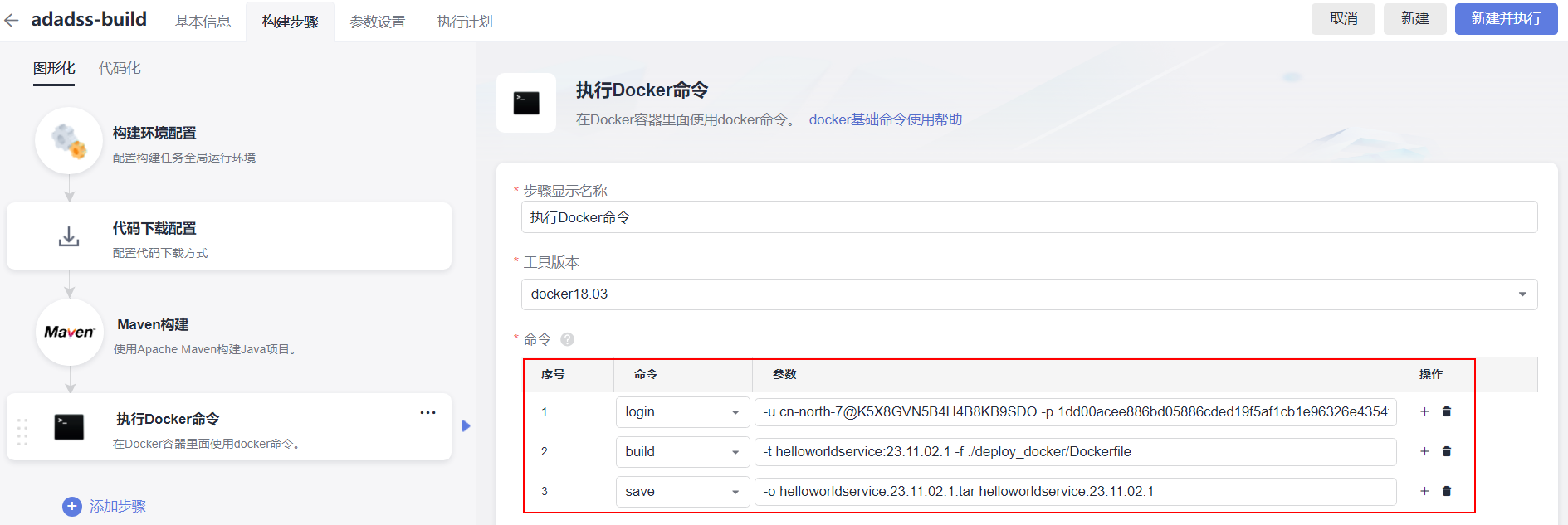

      图6 执行docker命令

10. 返回“构建步骤”页面，单击“添加步骤”，在右侧“添加步骤”页面搜索“maven构建”，鼠标移至插件卡片并单击“添加”。执行zip命令，将tar包与业务代码中的package.json文件直接压缩成一个zip包。

    参考命令：ziphelloworldservice_23.11.02.1.zip helloworldservice.23.11.02.1.tar package.json

11. 继续单击“添加步骤”，添加“上传文件到obs”插件，在“上传文件到obs”页面，参照表3配置相关参数。

    表3 “上传文件到obs”（业务包）步骤配置的参数说明

    参数名称	参数说明
    步骤显示名称	构建步骤的名称，默认为“上传文件到obs”，保持默认或自定义修改均可。
    授权用户	在下拉列表选择： 当前用户：上传到当前租户的obs桶。 其他用户：可以通过选择iam账号的方式上传到指定租户的obs桶。
    iam账号	“授权用户”选择“其他用户”时需配置此参数，配置步骤如下： 单击“管理iam账号”，进入“服务扩展点管理”页面。 单击“新建服务扩展点”，选择“iam账户”，弹出“新建服务扩展点”对话框，填写以下参数，补充租户下用户的ak、sk即可： 连接名称：服务扩展点的名称。例如“obs权限”。 access key id：访问密钥id（ak），。 secret access key：秘密访问密钥（sk），。 信息填写完成，单击“确定”。
    构建产物路径	路径为10的zip包的相对路径或输入*模糊匹配（如“./demoserviceb/*.zip”）
    桶名	用户自定义构建结果上传到的目标obs桶名。
    obs存储目录	用户自定义构建结果在obs上的存储目录
    obs存储文件名	非必填项，构建结果在obs上的存储文件名（不包含目录），留空时可上传多个文件，取构建产物文件名为obs存储文件名；不为空时只能上传单个文件，如application.jar。
    是否上传文件夹	非必填项，可选择是否开启上传文件夹。
    obs头域	非必填项，上传文件时加入一个或多个自定义的响应头，当用户下载此对象或查询此对象元数据时，加入的自定义响应头会在返回消息的头域中出现。如：“键”填写成“x-frame-options”，“值”填写成“false”，即可禁止obs中存放的网页被第三方网页嵌入。

12. 单击右上角“新建”，配置构建任务完成。
13. 返回5的“任务配置”页面，在“请选择需要调用的任务”下拉列表中选择12配置完成的构建任务，“仓库”下拉列表选择创建代码仓库中已创建的仓库，其他参数无需配置，保持默认即可。
14. 单击“确定”，添加业务包构建任务完成。
15. 单击“任务编排”页面右上角“保存”，保存流水线的任务配置。

配置流水线（添加iac自动部署包构建任务）

1. 在流水线的“任务编排”页面的“构建阶段”，单击。
2. 在“新建任务”页面的右侧区域，选择“构建”页签，搜索“build构建”插件并将鼠标移至该插件卡片，单击“添加”，将此插件添加到任务中。
3. 在“build构建”页面右侧区域，设置iac自动部署包构建任务“名称”（如设置名称为“build构建_iac”），在“请选择需要调用的任务”处单击“点击创建”。
4. 在“新建构建任务 > 基本信息”页面，自定义任务名称（以“adadss-build-iac”为例），归属项目默认为当前服务，源码源选择“repo”，选择对应的代码仓库（例如“adadss”）以及分支“master”，单击“下一步”。
5. 在“新建构建任务 > 构建模板”页面，选择“空白构建模板”模板，然后单击“确定”，进入“构建步骤”的“图形化”页签，该页面的“构建环境配置”和“代码下线配置”无需配置，保持默认配置即可。
6. 返回“构建步骤”页签，单击“点击添加构建步骤”，在右侧“添加步骤”页面搜索“maven构建”后单击“添加”。

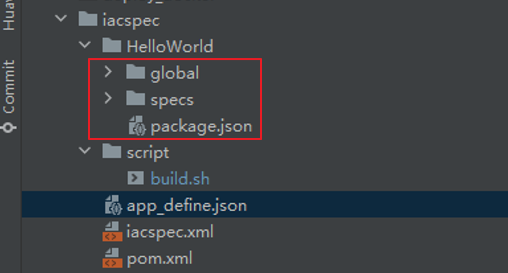

7. 在右侧“maven构建”页面的命令窗口，输入如下示例的构建命令，以图7示例，参考示例命令：4mvn“-am -pl iacspec -dassembly clean compile package -dmaven.test.skip=true -u -t4”，通过执行指定目录下的pom.xml文件将helloworld文件夹下的文件压缩成zip文件。

   图7中“build.sh”、“app_define.json”、“iacspec.xml”、“pom.xml”这些文件为自定义的脚本文件。

   图7 压缩zip包

8. 继续单击“添加步骤”，在右侧“添加步骤”页面搜索“上传文件到obs”，鼠标移至该插件单击“添加”将其添加到构建步骤中。
9. 单击“上传文件到obs”步骤，在“上传文件到obs”页面，参照表4配置相关参数。

   表4 “上传文件到obs”（iac自动部署包）步骤配置的参数说明

   参数名称	参数说明
   步骤显示名称	构建步骤的名称，默认为“上传文件到obs”，保持默认或自定义修改均可。
   授权用户	在下拉列表选择： 当前用户：上传到当前租户的obs桶。 其他用户：可以通过选择iam账号的方式上传到指定租户的obs桶。
   iam账号	“授权用户”选择“其他用户”时需配置此参数，配置步骤如下： 单击“管理iam账号”，进入“服务扩展点管理”页面。 单击“新建服务扩展点”，选择“iam账户”，弹出“新建服务扩展点”对话框，填写以下参数，补充租户下用户的ak、sk即可： 连接名称：服务扩展点的名称。例如“obs权限”。 access key id：访问密钥id（ak），。 secret access key：秘密访问密钥（sk），。 信息填写完成，单击“确定”。
   构建产物路径	路径为7的zip包的相对路径或输入*模糊匹配（如“./demoserviceb/*.zip”）
   桶名	用户自定义构建结果上传到的目标obs桶名。
   obs存储目录	用户构建结果在obs上的存储目录。
   obs存储文件名	非必填项，构建结果在obs上的存储文件名（不包含目录），留空时可上传多个文件，取构建产物文件名为obs存储文件名；不为空时只能上传单个文件，如application.jar。
   是否上传文件夹	非必填项，可选择是否开启上传文件夹。
   obs头域	非必填项，上传文件时加入一个或多个自定义的响应头，当用户下载此对象或查询此对象元数据时，加入的自定义响应头会在返回消息的头域中出现。如：“键”填写成“x-frame-options”，“值”填写成“false”，即可禁止obs中存放的网页被第三方网页嵌入。

10. 单击右上角“保存”，配置iac自动部署包构建任务完成。
11. 返回3的“任务配置”页面，在“请选择需要调用的任务”下拉列表中选择10配置完成的iac自动部署包构建任务，“仓库”下拉列表选择创建代码仓库中已创建的仓库，其他参数无需配置，保持默认即可。
12. 单击“确定”，添加iac自动部署包构建任务完成。
13. 单击“任务编排”页面右上角“保存”，保存流水线的任务配置。

关联流水线

1. 返回开发中心的“流水线管理”页面，单击右上角“关联流水线”。
2. 在“关联流水线”页面，勾选已创建和配置完成的流水线（以“adadss_pipeline”为例）。
3. 单击“确定”。所选流水线与当前服务版本绑定。

执行流水线

1. 在当前服务版本的流水线列表中已关联的流水线所在行的“操作”列，单击“执行”。
2. 在“执行构建”对话框，单击“确定”，流水线开始构建版本的发布软件包。
   • 在流水线进行中，单击“操作”列“终止”可停止构建。
   • 一个版本可多次重复执行发布构建，但以最后一次的构建结果为准。

版本基线化

执行基线化的前提是流水线已成功执行完成。

1. 在开发中心j9九游会登录首页下方的“我的团队”区域，选择需要操作的团队卡片，进入该团队空间。

   如果该团队关联多个服务，可在顶部切换团队关联的其他服务。也可在顶部切换其他团队。

2. 在左侧导航栏选择“版本管理”，在“版本管理”页面的版本列表中，单击版本号，进入版本详情页面。
3. 在版本详情页面的“版本持续交付”区域，选择“持续开发 > 版本基线化”。
4. 在“版本基线化”页面，单击“添加基线化软件包”（最多可添加8个基线化软件包），弹出“添加基线化软件包”页面。
5. 在“选择流水线”下拉列表选择流水线，确认最近一次发布构建信息。
6. 单击右下角“基线化”。开发中心后台将记录流水线发布构建的软件包的存储路径，用于版本发布时获取。

   在“版本基线化”页面“版本基线化信息”区域，可查看相应流水线详情，在“软件包列表”中可查看流水线构建的软件包相关信息（如文件位置、文件大小等）。
